ຂ້ອຍຍັງຈື່ໄດ້ເທື່ອທຳອິດທີ່ຂ້ອຍຕ້ອງປ່ຽນບ່ອນສາກແບັດທີ່ແຕກຫັກໃຫ້ກັບຫູຟັງໄຮ້ສາຍຄູ່ໜຶ່ງ. ຈຸດສີຄຳນ້ອຍໆຢູ່ກ້ອງກະເປົາເບິ່ງເກືອບເປັນເຄື່ອງຕົກແຕ່ງ - ງ່າຍທີ່ຈະເບິ່ງຂ້າມ. ແຕ່ໃນປັດຈຸບັນຂ້າພະເຈົ້າອະນາໄມໃຫ້ເຂົາເຈົ້າດ້ວຍ swab ຝ້າຍແລະ reseated ກໍລະນີ, ທຸກສິ່ງທຸກຢ່າງໄດ້ຟື້ນຟູໃນທັນທີ.
ຈຸດຄໍາເຫຼົ່ານັ້ນ? ປັກໝຸດ Pogo. ແລະພື້ນຜິວສໍາຜັດຮາບພຽງທີ່ເຂົາເຈົ້າກົດດັນ? ນັ້ນແມ່ນແຜ່ນຕິດຕໍ່ pogo pin.
ຖ້າທ່ານເຄີຍເຮັດວຽກໃນການຜະລິດເອເລັກໂຕຣນິກ, ການທົດສອບ PCB, ຫຼືການອອກແບບອຸປະກອນທີ່ນຸ່ງໄດ້, ທ່ານເກືອບແນ່ນອນໄດ້ພົບກັບອົງປະກອບເຫຼົ່ານີ້. ຢ່າງໃດກໍຕາມ, ວິສະວະກອນຈໍານວນຫຼາຍ - ໂດຍສະເພາະແມ່ນຜູ້ທີ່ໃຫມ່ໃນພາກສະຫນາມ - ບໍ່ມີຮູບພາບທີ່ຊັດເຈນຂອງວິທີການເຮັດວຽກຕົວຈິງ, ຫຼືໃນເວລາທີ່ pad pin pogo ເປັນການໂທທີ່ຖືກຕ້ອງທຽບກັບຕົວເຊື່ອມຕໍ່ແບບດັ້ງເດີມ.
Pogo Pin Pad ແມ່ນຫຍັງ?
ຢູ່ທີ່ຫຼັກຂອງມັນ, ແຜ່ນຮອງຂາ pogo ເປັນແຜ່ນ conductive ຮາບພຽງ - ໂດຍປົກກະຕິແລ້ວແມ່ນເປັນສີທອງ-ທອງແດງທີ່ເຄືອບ - ອອກແບບມາເພື່ອຮັບສາຍສຸ່ມ-ສ່ວນປາຍຂອງຕົວເຊື່ອມຕໍ່ pogo pin. ຮ່ວມກັນ, pin ແລະ pad ປະກອບເປັນການໂຕ້ຕອບໄຟຟ້າທີ່ສົມບູນ.
ຊື່ "pogo" ມາຈາກໄມ້ pogo: pin ມີຖັງ, ມີພາກຮຽນ spring ພາຍໃນ, ແລະປາຍ plunger ທີ່ບີບອັດໃສ່ການຕິດຕໍ່ແລະ bounces ຄືນເມື່ອປ່ອຍອອກມາ. pad ແມ່ນເຂດທີ່ດິນ.
ບໍ່ເຫມືອນກັບເຄື່ອງກົດແບບດັ້ງເດີມ-ຕົວເຊື່ອມຕໍ່ທີ່ພໍດີ ຫຼືຖືກ soldered, ແຜ່ນຕິດຕໍ່ pogo pin ນັ່ງ flush ກັບຫຼື recessed ເລັກນ້ອຍເຂົ້າໄປໃນພື້ນຜິວອຸປະກອນ. ບໍ່ມີປັກສຽບທີ່ຍື່ນອອກມາຢູ່ດ້ານຂ້າງ, ນັ້ນແມ່ນເຫດຜົນທີ່ວ່າການຕິດຕັ້ງນີ້ຈະສະແດງຢູ່ທົ່ວທຸກແຫ່ງຕັ້ງແຕ່ຫູຫູຟັງໄປຫາເຄື່ອງມືຜ່າຕັດ - ທຸກຢ່າງທີ່ລຽບ, ສະອາດ, ຮອຍເປື້ອນ-ບໍ່ມີບັນຫາກັບພື້ນຜິວ.

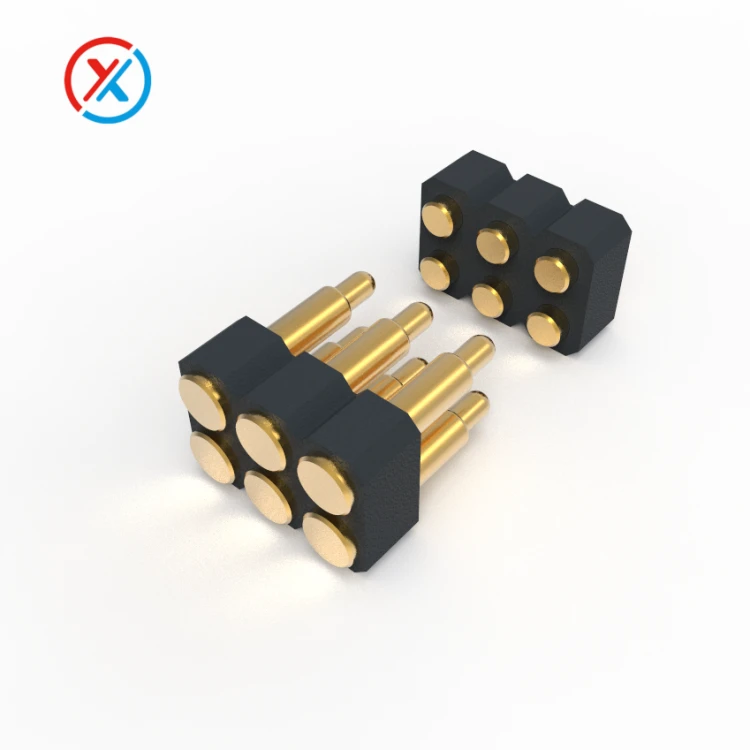

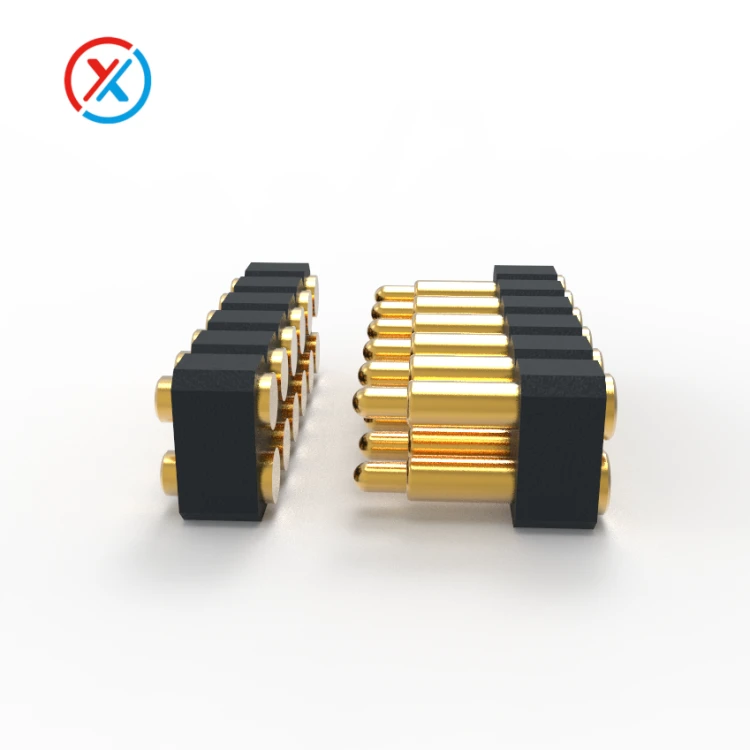

ວິພາກວິພາກໄວຂອງການໂຕ້ຕອບ:
ຕົວເຊື່ອມຕໍ່ Pogo pin- ດ້ານທີ່ຫ້າວຫັນກັບພາກຮຽນ spring- plunger ໂຫຼດ
ແຜ່ນຕິດຕໍ່ Pogo pin- ດ້ານການຮັບແບບຕົວຕັ້ງຕົວຕີ, ຮາບພຽງ
ລັກສະນະການຈັດຮຽງ- ແມ່ເຫຼັກ, ຄູ່ມືກົນຈັກ, ຫຼືທີ່ຢູ່ອາໄສທີ່ຮັບປະກັນວ່າ pin ລົງດິນຢ່າງແນ່ນອນໃນ pad ໄດ້
ໂດຍບໍ່ມີການສອດຄ່ອງທີ່ເຫມາະສົມ, ເຖິງແມ່ນວ່າຕົວເຊື່ອມຕໍ່ pogo pin ທີ່ດີທີ່ສຸດຂອງພາກຮຽນ spring ໂຫລດຈະພາດເປົ້າຫມາຍຂອງມັນ. ຜູ້ອອກແບບສ່ວນໃຫຍ່ບັນຊີສໍາລັບການນີ້ຈາກມື້ຫນຶ່ງ.
ແຜ່ນຕິດຕໍ່ Pogo Pin ເຮັດວຽກແນວໃດ?
ຫຼັກການເຮັດວຽກແມ່ນກົງໄປກົງມາ, ແຕ່ມີລາຍລະອຽດເລັກນ້ອຍທີ່ສົມຄວນເຂົ້າໃຈ - ໂດຍສະເພາະຖ້າທ່ານກໍາລັງປະເມີນສິ່ງເຫຼົ່ານີ້ສໍາລັບການອອກແບບໃຫມ່.
1. ການບີບອັດດ້ວຍສະປິງ
ເມື່ອຕົວເຊື່ອມຕໍ່ pogo pin ເຮັດການຕິດຕໍ່ກັບແຜ່ນ, ປາຍ plunger ບີບອັດພາກຮຽນ spring ພາຍໃນ. ຜົນບັງຄັບໃຊ້ຂອງພາກຮຽນ spring ນັ້ນເຮັດໃຫ້ເຂັມກົດດັນຢ່າງແຫນ້ນຫນາຕໍ່ກັບແຜ່ນ, ຮັກສາການຕິດຕໍ່ໄຟຟ້າທີ່ຫນ້າເຊື່ອຖືເຖິງແມ່ນວ່າມີການສັ່ນສະເທືອນເລັກນ້ອຍ, ການຈັດລຽງຂອງມຸມບໍ່ຖືກ, ຫຼືຄວາມທົນທານຕໍ່ຂະຫນາດລະຫວ່າງພາກສ່ວນຕ່າງໆ.
ອັນນີ້ແມ່ນແຕກຕ່າງກັນໂດຍພື້ນຖານຈາກຫົວເຂັມຂັດມາດຕະຖານ. ບໍ່ມີກົນໄກການລັອກ - ການເຊື່ອມຕໍ່ໄດ້ຖືກຮັກສາໄວ້ທັງຫມົດໂດຍຄວາມກົດດັນຂອງພາກຮຽນ spring.
2. ເສັ້ນທາງໄຟຟ້າ
ກະແສໄຟຟ້າໄຫຼອອກຈາກຖັງຂອງ pin pogo, ຜ່ານ plunger ບີບອັດ, ໃນທົ່ວຫນ້າດິນຂອງການໂຕ້ຕອບ, ແລະເຂົ້າໄປໃນ pad contact pin pogo. ຈາກບ່ອນນັ້ນມັນເຂົ້າໄປໃນ PCB ຫຼືແຜ່ນຮອງແມ່ນຕິດຢູ່.
ເນື່ອງຈາກວ່າພື້ນທີ່ຕິດຕໍ່ມີຂະຫນາດນ້ອຍ (ປົກກະຕິແລ້ວເສັ້ນຜ່າກາງ 0.5-2mm ຢູ່ປາຍ plunger), ການຕໍ່ຕ້ານການຕິດຕໍ່ແມ່ນສໍາຄັນ. ແຜ່ນສີທອງໃສ່ທັງປາຍເຂັມ ແລະພື້ນຜິວ pad ຮັກສາຄວາມຕ້ານທານຕ່ໍາແລະປ້ອງກັນການຜຸພັງ. ແຜ່ນຕິດຕໍ່ pogo pin ການຄ້າສ່ວນໃຫຍ່ໃຊ້ຄໍາຢ່າງຫນ້ອຍ 0.3-0.5μm ຫຼາຍກວ່າ nickel ຫຼາຍກວ່າທອງແດງ.
3. ການຫາຄູ່ ແລະ ການບໍ່ມີຄູ່
ຫນຶ່ງໃນຂໍ້ໄດ້ປຽບທີ່ແທ້ຈິງຢູ່ທີ່ນີ້: ແຜ່ນ pin pogo ສໍາລັບການທົດສອບ PCB ຫຼືການສາກໄຟບໍ່ຈໍາເປັນຕ້ອງມີ latching ກົນຈັກ. ທ່ານກົດ, ທ່ານເຊື່ອມຕໍ່. ທ່ານຍົກ, ທ່ານຕັດການເຊື່ອມຕໍ່. ຮອບວຽນການຫາຄູ່ຊ້ຳໆບໍ່ເຮັດໃຫ້ພື້ນຜິວຊຸດໂຊມລົງຢ່າງຫຼວງຫຼາຍ - ໄດ້ດີ-ລະບົບທີ່ອອກແບບມາເປັນປົກກະຕິບັນລຸ 10,000–100,000+ ຮອບກ່ອນການສວມໃສ່ທີ່ວັດແທກໄດ້.
ຊີວິດຂອງວົງຈອນນັ້ນຕົ້ນຕໍມາຈາກຄຸນນະພາບຂອງແຜ່ນຮອງ ແລະພາກຮຽນ spring-ເລຂາຄະນິດປາຍຂອງຕົວເຊື່ອມຕໍ່ pogo pin ທີ່ໂຫລດ. ປາຍມົນ ຫຼືເປັນມົງກຸດ-ເປັນຮູບຊົງກະແຈກກະຈາຍຄວາມດັນຕິດຕໍ່ໄດ້ສະເໝີກັນ ແລະຍືດອາຍຸແຜ່ນຮອງ.
ປະເພດຂອງແຜ່ນຕິດຕໍ່ Pogo Pin
ບໍ່ແມ່ນ pads ທັງຫມົດແມ່ນຄືກັນ. ທາງເລືອກທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມຂອງຄໍາຮ້ອງສະຫມັກຂອງທ່ານ, ຄວາມຕ້ອງການ pitch, ແລະຂໍ້ຈໍາກັດການປະກອບ.
ແຜ່ນຕິດພື້ນຜິວ (SMD)
ປະເພດທົ່ວໄປທີ່ສຸດສໍາລັບການບໍລິໂພກເອເລັກໂຕຣນິກ. ແຜ່ນຮອງແມ່ນເປັນຮອຍຕີນ SMD ມາດຕະຖານ soldered ໂດຍກົງກັບ PCB. Pitch ສາມາດປັບໄດ້ເຖິງ 0.5mm ສໍາລັບການອອກແບບທີ່ມີຄວາມຫນາແຫນ້ນສູງ-. ເຫຼົ່ານີ້ເຮັດວຽກໄດ້ດີເມື່ອຕົວເຊື່ອມຕໍ່ pogo pin ການຫາຄູ່ນັ່ງຢູ່ເທິງບ່ອນຈອດ ຫຼືຖານສາກໄຟ.
ຜ່ານ-ແຜ່ນຮູ
ຫນ້ອຍທີ່ພົບເລື້ອຍໃນການອອກແບບທີ່ທັນສະໄຫມແຕ່ຍັງໃຊ້ໃນອຸປະກອນອຸດສາຫະກໍາທີ່ການເຊື່ອມຕໍ່ກົນຈັກກັບກະດານຕ້ອງການເພື່ອຈັດການກັບແຮງດຶງ. ບໍ່ຄ່ອຍຈຳເປັນສຳລັບອິນເຕີເຟດ pogo PIN ຕ່ຳ-ບັງຄັບ.
ແຜ່ນຕິດຕໍ່ແມ່ເຫຼັກ Pogo Pin
ເຫຼົ່ານີ້ຝັງແມ່ເຫຼັກ (ຫຼືແມ່ເຫຼັກຄູ່) ຢູ່ໃກ້ກັບສະຖານທີ່ pad ເພື່ອນໍາພາການຈັດຕໍາແຫນ່ງແລະຖືທັງສອງເຄິ່ງຮ່ວມກັນ. ເຈົ້າເຫັນອັນນີ້ຢູ່ໃນສາຍສາກ smartwatch ແລະອຸປະກອນເສີມຄອມພິວເຕີບາງອັນ. ແມ່ເຫຼັກຈັດການການຈັດຕໍາແຫນ່ງເພື່ອໃຫ້ຕົວເຊື່ອມຕໍ່ pogo pin ທີ່ບັນຈຸພາກຮຽນ spring ບໍ່ຈໍາເປັນຕ້ອງມີທີ່ຢູ່ອາໄສກົນຈັກແຫນ້ນ.
ຄວນສັງເກດ: ຮຸ່ນແມ່ເຫຼັກເພີ່ມການພິຈາລະນາການອອກແບບທີສອງ - ສະໜາມແມ່ເຫຼັກທີ່ຫຼົງໄຫຼສາມາດລົບກວນເຊັນເຊີໃນອຸປະກອນໃກ້ຄຽງ, ໂດຍສະເພາະເຂັມທິດ ແລະ Hall-ສະວິດຜົນກະທົບ. ຮັກສາມັນຢູ່ໃນໃຈໃນລະຫວ່າງການຈັດວາງ.
ແຜ່ນເຊື່ອມຕໍ່ Pogo Pin ກັນນໍ້າ
ສໍາລັບອຸປະກອນກາງແຈ້ງ, ເຄື່ອງອີເລັກໂທຣນິກທາງທະເລ, ຫຼືອຸປະກອນການແພດທີ່ຕ້ອງການທໍາຄວາມສະອາດ ຫຼືການຂ້າເຊື້ອເປັນປະຈໍາ, ຕົວເຊື່ອມຕໍ່ pogo pin ປ້ອງກັນນ້ໍາມີສ່ວນຕິດຕໍ່ກັບແຜ່ນປິດ. ພື້ນຜິວ pad ໄດ້ຖືກເປີດເຜີຍແຕ່ປະທັບຕາທີ່ຕິດພັນປ້ອງກັນບໍ່ໃຫ້ ingress ຜ່ານ PCB. ການໃຫ້ຄະແນນ IP67 ແລະ IP68 ແມ່ນສາມາດບັນລຸໄດ້ດ້ວຍການອອກແບບ gasket ທີ່ຖືກຕ້ອງປະມານ pad array.
ແຜ່ນ Flex PCB
ການຂະຫຍາຍຕົວໃນຄວາມນິຍົມສໍາລັບ wearables. pad array ແມ່ນພິມຢູ່ເທິງພື້ນຜິວທີ່ມີຄວາມຍືດຫຍຸ່ນ, ເຮັດໃຫ້ມັນສອດຄ່ອງກັບພື້ນຜິວໂຄ້ງ - ຄິດວ່າແຖບການອອກກໍາລັງກາຍແລະເຄື່ອງຕິດຕາມ glucose ຢ່າງຕໍ່ເນື່ອງທີ່ຫໍ່ຮອບແຂນຫຼືແຂນ.
ຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນຂອງ Pads ຕິດຕໍ່ Pogo Pin
ນີ້ແມ່ນບ່ອນທີ່ສິ່ງທີ່ຫນ້າສົນໃຈ. ແຜ່ນຕິດຕໍ່ pogo pin ສະແດງໃຫ້ເຫັນຢູ່ໃນອຸດສາຫະກໍາທີ່ກວ້າງຂວາງທີ່ຫນ້າປະຫລາດໃຈ.
1.ເຄື່ອງໃຊ້ອີເລັກໂທຣນິກ ແລະ ເຄື່ອງສວມໃສ່
ນີ້ອາດຈະເປັນບ່ອນທີ່ຄົນສ່ວນໃຫຍ່ພົບ pin pogo ທໍາອິດໂດຍບໍ່ຮູ້ຕົວ. ກະເປົ໋າຫູຟັງໄຮ້ສາຍ, ໂມງອັດສະລິຍະ, ເຄື່ອງຕິດຕາມການອອກກຳລັງກາຍ, ລຳໂພງ Bluetooth - ເກືອບທັງໝົດຂອງພວກມັນໃຊ້ຕົວເຊື່ອມຕໍ່ pogo pin ແລະ pad ສຳລັບການສາກໄຟຫຼາຍກວ່າຊ່ອງສຽບ USB ແບບກົນຈັກ.
ເຫດຜົນແມ່ນຄວາມທົນທານແລະການຕໍ່ຕ້ານນ້ໍາ. ຜອດ USB-C ມີການເປີດເຜີຍຂໍ້ມູນພາຍໃນຊ່ອງຄອດທີ່ສາມາດກັກເກັບຄວາມຊຸ່ມຊື່ນ ແລະສິ່ງເສດເຫຼືອຕ່າງໆໄດ້. ແຜ່ນຕິດຂັດ pogo pin flush ບໍ່ມີຊ່ອງຄອດ, ບໍ່ມີສ່ວນເຄື່ອນທີ່ທີ່ຖືກເປີດເຜີຍ, ແລະສາມາດເຊັດໃຫ້ສະອາດໄດ້ງ່າຍ. ສໍາລັບຜະລິດຕະພັນທີ່ເຂົ້າໄປໃນຂໍ້ມືຂອງບຸກຄົນໃດຫນຶ່ງຫຼືເຂົ້າໄປໃນຫູຂອງພວກເຂົາປະຈໍາວັນ, ນັ້ນສໍາຄັນ.
2.ການທົດສອບ PCB ແລະໃນ-ການທົດສອບວົງຈອນ (ICT)
ນີ້ແມ່ນແອັບພລິເຄຊັນ-ປະລິມານ, ສູງ-ສະເຕກສູງ. ແຜ່ນຮອງຂາ pogo ສໍາລັບການທົດສອບ PCB ແມ່ນຈຸດທົດສອບທີ່ກໍານົດໄວ້ເທິງກະດານ - ແຜ່ນທອງແດງຂະຫນາດນ້ອຍ, ກໍານົດຢ່າງຈະແຈ້ງທີ່ຕຽງ-ຂອງ-ເຄື່ອງສ້ອມເລັບຫຼືເຄື່ອງທົດສອບ flying probe ເຮັດການສໍາພັດລະຫວ່າງການຜະລິດ.
ປະໂຫຍດຂອງການອອກແບບແຜ່ນຕິດຕໍ່ pogo pin ຢ່າງຊັດເຈນເຂົ້າໄປໃນຮູບແບບການທົດສອບ (ແທນທີ່ຈະເປັນ probing solder joints ຫຼື vias) ແມ່ນເຮັດຊ້ໍາໄດ້. ຍານທົດສອບຈະລົງຈອດຢູ່ບ່ອນດຽວກັນທຸກຄັ້ງ, ດ້ວຍຄວາມຕ້ານທານການຕິດຕໍ່ທີ່ສອດຄ່ອງກັນ. ນີ້ຫຼຸດຜ່ອນຄວາມລົ້ມເຫລວທີ່ບໍ່ຖືກຕ້ອງແລະຮັກສາການທົດສອບຜ່ານສູງ.
ສໍາລັບ{{0}ສັນຍານຄວາມໄວສູງ, ເລຂາຄະນິດ pad ແລະ impedance matching ກາຍເປັນສໍາຄັນ. ແຜ່ນທົດສອບທີ່ຖືກອອກແບບຢ່າງຊ້າໆສາມາດບິດເບືອນສັນຍານທີ່ສູງກວ່າສອງສາມຮ້ອຍ MHz.
3.ອຸປະກອນການແພດ
ອຸປະກອນທີ່ສາມາດຝັງໄດ້, ເຄື່ອງມືວິນິດໄສດ້ວຍມື, ແລະເຄື່ອງມືຜ່າຕັດທັງໝົດໄດ້ຮັບຜົນປະໂຫຍດຈາກສ່ວນຕິດຕໍ່ຂອງແຜ່ນຮອງ pogo. ຂໍ້ໄດ້ປຽບຂອງການຜະນຶກແມ່ນມີຄວາມສຳຄັນຫຼາຍຢູ່ທີ່ນີ້ - ອຸປະກອນການແພດຜ່ານການອົບອັດຕະໂນມັດ, ການຂ້າເຊື້ອດ້ວຍສານເຄມີ, ແລະການລ້າງຊ້ຳທີ່ຈະທຳລາຍຕົວເຊື່ອມຕໍ່ແບບດັ້ງເດີມຢ່າງວ່ອງໄວ.
ສໍາລັບ implantables ເຊັ່ນ cochlear implants ແລະ neurostimulators ບາງ, coil ສາກໄຟພາຍນອກຫຼືການໂຕ້ຕອບການຂຽນໂປລແກລມນໍາໃຊ້ຮູບແບບຂອງ pogo pin contact pad ກົດດັນກັບຜິວຫນັງຂ້າງເທິງ implant ໄດ້. ຄົນເຈັບບໍ່ເຄີຍຈັດການກັບພອດໂລຫະທີ່ເປີດເຜີຍ.
4. ການທົດສອບອຸດສາຫະກໍາແລະລົດຍົນ
ອຸປະກອນທົດສອບອັດຕະໂນມັດ (ATE) ສໍາລັບໂມດູນລົດຍົນ, ລະບົບການຈັດການແບດເຕີຣີ້, ແລະເຄື່ອງຄວບຄຸມອຸດສາຫະກໍາເຮັດໃຫ້ການນໍາໃຊ້ຢ່າງຫນັກຂອງຕົວເຊື່ອມຕໍ່ pogo pin interfacing ກັບຈຸດປະສົງ-ສ້າງແຜ່ນຕິດຕໍ່ຢູ່ໃນອຸປະກອນທີ່ກໍາລັງທົດສອບ.
ການອອກແບບແຜ່ນຕິດຂັດ pogo pin ແບບກຳນົດເອງໃນພື້ນທີ່ນີ້ມັກຈະມີການໃຫ້ຄະແນນສູງສຸດ (5–30A ຕໍ່ pin) ສໍາລັບການທົດສອບຫມໍ້ໄຟ, ຫຼືສູງ-ຄວາມຕ້ອງການການແຍກແຮງດັນ. ຂະຫນາດແຜ່ນ, ຄວາມຫນາຂອງແຜ່ນ, ແລະພາກຮຽນ spring ບັງຄັບໃຫ້ຂະຫນາດທັງຫມົດເພີ່ມຂຶ້ນຕາມຄວາມເຫມາະສົມ.
5.ລະບົບຫຸ່ນຍົນ ແລະລະບົບປົກຄອງຕົນເອງ
ຫຸ່ນຍົນເຄື່ອນທີ່ອັດຕະໂນມັດ (AMRs) ໃນສາງໃຊ້ແຜ່ນຮອງ pogo ສໍາລັບການຈອດອັດຕະໂນມັດແລະການສາກໄຟ. ຫຸ່ນຍົນຂັບເຂົ້າໄປໃນສະຖານີຈອດ, ສະເປເປີ-ເຊື່ອມຕໍ່ pogo pin ທີ່ບັນຈຸຢູ່ໃນສະຖານີ compressed ກັບ pads ໃນ chassis ຂອງຫຸ່ນຍົນ, ແລະການສາກໄຟເລີ່ມຕົ້ນ - ບໍ່ຈໍາເປັນຕ້ອງມີມະນຸດມີສ່ວນຮ່ວມ.
ນີ້ແມ່ນຫນຶ່ງໃນສະພາບແວດລ້ອມ pin pogo ທີ່ຕ້ອງການຫຼາຍທີ່ສຸດ: pads ໄດ້ຮັບການຕີຫຼາຍພັນຄັ້ງຕໍ່ປີດ້ວຍຄວາມໄວ, ມັກຈະມີ misalignment ເລັກນ້ອຍ. ແຜ່ນຮອງທີ່ດີ ແລະເລຂາຄະນິດ PIN ທີ່ໃຫ້ອະໄພແມ່ນບໍ່-ຕໍ່ລອງໄດ້.


ວິທີການເລືອກຕົວເຊື່ອມຕໍ່ Pogo Pin ທີ່ຖືກຕ້ອງແລະການປະສົມປະສານ Pad
ບໍ່ມີຄໍາຕອບທົ່ວໄປຢູ່ທີ່ນີ້, ແຕ່ເຫຼົ່ານີ້ແມ່ນປັດໃຈສໍາຄັນທີ່ສຸດໃນການປະຕິບັດ.
ການຈັດອັນດັບປັດຈຸບັນ.ຕົວເຊື່ອມຕໍ່ pogo pin ມາດຕະຖານສ່ວນໃຫຍ່ຈັດການ 1–3A ຕໍ່ pin. ຖ້າຫາກວ່າທ່ານກໍາລັງສາກໄຟຄວາມສາມາດສູງຂອງຫມໍ້ໄຟ -, ທ່ານອາດຈະຕ້ອງການທີ່ສູງກວ່າ - pins ໃນປັດຈຸບັນຫຼື pins ຂະຫນານພຽງພໍເພື່ອແບ່ງປັນການໂຫຼດໄດ້. ຢ່າໃຫ້ເກີນລະດັບ - ຄວາມຮ້ອນຈະເລັ່ງການສວມໃສ່ຂອງແຜ່ນຮອງ ແລະເຮັດໃຫ້ເກີດຄວາມລົ້ມເຫລວໃນທີ່ສຸດ.
Pitch ແລະຄວາມຫນາແຫນ້ນ.ຜະລິດຕະພັນຜູ້ບໍລິໂພກຍູ້ໄປສູ່ຈຸດທີ່ລະອຽດກວ່າເພື່ອປະຢັດພື້ນທີ່. 1.0ມມ ແລະ 1.2 ມມ ແມ່ນເປັນເລື່ອງທຳມະດາ. pitch ທີ່ລະອຽດຫຼາຍ (ຕ່ໍາກວ່າ 0.5mm) ຮຽກຮ້ອງໃຫ້ມີການຜະລິດຄວາມແມ່ນຍໍາຂອງທັງ pin array ແລະຮູບແບບແຜ່ນຕິດຕໍ່ - stack ຄວາມທົນທານ-ຂຶ້ນກາຍເປັນຄວາມກັງວົນທີ່ແທ້ຈິງ.
ຂໍ້ມູນຈໍາເພາະຂອງແຜ່ນ.ລະບຸຄວາມໜາຂອງທອງຢ່າງຈະແຈ້ງໃນການອອກແບບແຜ່ນຮອງຂອງທ່ານ. ສໍາລັບ-ຄໍາຮ້ອງສະຫມັກຮອບວຽນສູງ, ຄໍາແຂງ 0.5–1.0μm (cobalt-ແຂງ) ຫຼາຍກວ່າ 2–5μm nickel ແມ່ນຈຸດເລີ່ມຕົ້ນທີ່ສົມເຫດສົມຜົນ. ຄໍາອ່ອນ wears ໄວ; nickel-ພຽງແຕ່ກັດກ່ອນ.
ຜົນບັງຄັບໃຊ້ພາກຮຽນ spring.ຜົນບັງຄັບໃຊ້ພາກຮຽນ spring ທີ່ຖືກຕ້ອງເຮັດໃຫ້ການຕໍ່ຕ້ານການຕິດຕໍ່ຕ່ໍາໂດຍບໍ່ມີການວາງຄວາມກົດດັນຫຼາຍເກີນໄປກ່ຽວກັບ PCB ຫຼືທີ່ຢູ່ອາໄສຜະລິດຕະພັນ. ແສງສະຫວ່າງເກີນໄປແລະທ່ານໄດ້ຮັບການເຊື່ອມຕໍ່ intermittent; ໜັກເກີນໄປ ແລະທ່ານຕ້ອງການໂຄງສ້າງກົນຈັກທີ່ແຂງແຮງກວ່າເພື່ອດູດເອົາແຮງ.
ສະພາບແວດລ້ອມ.ສີດເກືອ? ຄວາມຊຸ່ມຊື່ນ? ການສັ່ນສະເທືອນ? ຄຳຕອບຈະກຳນົດວ່າທ່ານຕ້ອງການຕົວເຊື່ອມຕໍ່ pogo pin ທີ່ສາມາດກັນນ້ຳໄດ້, ວັດສະດຸທີ່ທົນທານຕໍ່ການກັດກ່ອນຂອງຖັງນ້ຳ, ແລະການປະທັບຕາເພີ່ມເຕີມໃດໆທີ່ອ້ອມຮອບຮອຍຕີນ.
ວິທີການຈັດຮຽງ.ຢ່າປ່ອຍໃຫ້ຄວາມສອດຄ່ອງໄປສູ່ໂອກາດ. ການຊີ້ນໍາແມ່ເຫຼັກ, ຄູ່ມືກົນຈັກ, ຫຼືທີ່ຢູ່ອາໄສ chamfered ທັງຫມົດໃຫ້ບໍລິການຫນ້າທີ່ດຽວກັນ - ໃຫ້ແນ່ໃຈວ່າ pin ຊອກຫາ pad ໄດ້ທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ສະພາບທີ່ແທ້ຈິງຂອງໂລກ, ບໍ່ພຽງແຕ່ໃນການທົດສອບ bench ຄວບຄຸມ.
ຖ້າທ່ານກໍາລັງເຮັດວຽກກ່ຽວກັບການອອກແບບແຜ່ນຕິດຕໍ່ pogo pin ແບບກໍານົດເອງ, ມັນເປັນມູນຄ່າທີ່ຈະໃຫ້ຜູ້ຜະລິດຕົວເຊື່ອມຕໍ່ທີ່ກ່ຽວຂ້ອງກ່ອນໄວອັນຄວນ. ເລຂາຄະນິດ pin ແລະເລຂາຄະນິດ pad ໄດ້ຖືກອອກແບບຮ່ວມກັນ. ການພະຍາຍາມປັບຮູບແບບແຜ່ນແພຄືນໃໝ່ໃຫ້ເປັນປິດ--ອາເຣຂາວາງວາງໄວ້ມັກຈະເຮັດໃຫ້ການຕິດຕໍ່ພົວພັນບັນຫາຄວາມໜ້າເຊື່ອຖືທີ່ມີລາຄາແພງເພື່ອແກ້ໄຂຊ້າໃນການພັດທະນາ.
ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
Q1: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງຕົວເຊື່ອມຕໍ່ pogo pin ແລະ pad contact pin pogo?
ຕົວເຊື່ອມຕໍ່ pogo pin ແມ່ນພາກຮຽນ spring-ການປະກອບການໂຫຼດ - ມັນມີຖັງ, ສະເປືອງ, ແລະ plunger ທີ່ບີບອັດໃສ່ການຕິດຕໍ່. ແຜ່ນຕິດຂັດ pogo pin ແມ່ນພື້ນຜິວທີ່ຮາບພຽງທີ່ມັນກົດດັນ. ພວກມັນເຮັດວຽກເປັນຄູ່: ຕົວເຊື່ອມຕໍ່ແມ່ນດ້ານທີ່ໃຊ້ວຽກ, ແຜ່ນຮອງແມ່ນດ້ານຮັບຕົວຕັ້ງຕົວຕີ. ທັງສອງດ້ານຈໍາເປັນຕ້ອງໄດ້ຖືກກໍານົດຢ່າງຖືກຕ້ອງສໍາລັບການໂຕ້ຕອບທີ່ຈະເຮັດວຽກທີ່ເຊື່ອຖືໄດ້.
ຄໍາຖາມທີ 2: ແຜ່ນຮອງຕິດຕໍ່ pogo pin ສາມາດຈັບຄູ່ການຫາຄູ່ໄດ້ເທົ່າໃດ?
ມັນຂື້ນກັບຄຸນນະພາບຂອງແຜ່ນແພ ແລະເລຂາຄະນິດປາຍ pin, ແຕ່-ແຜ່ນຮອງ pogo ທີ່ອອກແບບມາຢ່າງເປັນປົກກະຕິໄດ້ບັນລຸຮອບການຫາຄູ່ໄດ້ 10,000–100,000 ຮອບກ່ອນການເຊື່ອມໂຊມທີ່ວັດແທກໄດ້. ຄໍາຮ້ອງສະຫມັກການສາກໄຟຂອງຜູ້ບໍລິໂພກມີແນວໂນ້ມທີ່ຈະເຫັນຮອບວຽນຫນ້ອຍກວ່າອຸປະກອນການທົດສອບການຜະລິດ, ບ່ອນທີ່ແຜ່ນດຽວອາດຈະໄດ້ຮັບການຕິດຕໍ່ຫຼາຍຮ້ອຍຄັ້ງຕໍ່ມື້. ຖ້າວົງຈອນຊີວິດເປັນຄວາມກັງວົນຕົ້ນຕໍ, ໃຫ້ລະບຸການໃສ່ສີທອງແຂງ ແລະໃຊ້ເຂັມຂັດທີ່ມີຮູບຊົງກົມ ຫຼືມົງກຸດ-ປາຍແຫຼມເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງພື້ນຜິວ.
Q3: ແຜ່ນຮອງ pogo pin ສາມາດຖືກນໍາໃຊ້ສໍາລັບການສົ່ງສັນຍານຄວາມຖີ່ສູງ-ບໍ?
ແມ່ນແລ້ວ, ແຕ່ມີຂໍ້ຄວນລະວັງ. ໃນຄວາມຖີ່ສູງກວ່າສອງສາມຮ້ອຍ MHz, ເລຂາຄະນິດ pad, ຜ່ານໂຄງສ້າງ, ແລະຍົນພື້ນດິນອ້ອມຂ້າງທັງຫມົດມີຜົນກະທົບຕໍ່ຄວາມສົມບູນຂອງສັນຍານ. ແຜ່ນຕິດຕໍ່ pogo pin ມາດຕະຖານການຄ້າບໍ່ຖືກປັບໃຫ້ເໝາະສົມກັບ RF - ຖ້າທ່ານກໍາລັງສົ່ງຜ່ານຄວາມຖີ່ GHz, ທ່ານຈໍາເປັນຕ້ອງເຮັດວຽກກັບຜູ້ສະຫນອງຕົວເຊື່ອມຕໍ່ທີ່ສະຫນອງ impedance-ການອອກແບບ pin pogo ຄວບຄຸມຫຼືພິຈາລະນາ co-ຕິດຕໍ່ພົວພັນພາກຮຽນ spring axial ສໍາລັບເສັ້ນທາງ RF.
Q4: ແຜ່ນຕິດຕໍ່ pogo pin ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກກາງແຈ້ງຫຼືກັນນ້ໍາບໍ?
ພວກເຂົາສາມາດເປັນ, ແລະນີ້ແມ່ນຫນຶ່ງໃນເຫດຜົນທີ່ວ່າ pogo pin interfaces ເປັນທີ່ນິຍົມຫຼາຍກວ່າຕົວເຊື່ອມຕໍ່ແບບດັ້ງເດີມໃນຫຼາຍຜະລິດຕະພັນນອກແລະທາງການແພດ. ແຜ່ນແປນທີ່ເປີດເຜີຍສາມາດຖືກປະທັບຕາອ້ອມຮອບບໍລິເວນຂອງມັນແລະເຊັດລົງໂດຍບໍ່ມີຄວາມເສຍຫາຍ. ທີ່ເວົ້າວ່າ, ແຜ່ນ pad ຈໍາເປັນຕ້ອງໄດ້ຈັດການສະພາບແວດລ້ອມ corrosive, ແລະການອອກແບບລະບົບໂດຍລວມຕ້ອງບັນຊີສໍາລັບຄວາມຕ້ອງການປ້ອງກັນ ingress. ຕົວເຊື່ອມຕໍ່ pogo pin ກັນນໍ້າທີ່ຈັບຄູ່ກັບແຜ່ນທີ່ປິດປະທັບຕາຢ່າງຖືກຕ້ອງສາມາດບັນລຸລະດັບ IP67 ຫຼື IP68.
Q5: ແມ່ນຫຍັງທີ່ເຮັດໃຫ້ການຕິດຕໍ່ລົ້ມເຫລວໃນການໂຕ້ຕອບ pogo pin?
ການລະເມີດທີ່ພົບເລື້ອຍທີ່ສຸດແມ່ນ: ຄວາມບໍ່ສອດຄ່ອງ (pin ຂາດ pad), ຜົນບັງຄັບໃຊ້ພາກຮຽນ spring ບໍ່ພຽງພໍເຮັດໃຫ້ຄວາມກົດດັນການຕິດຕໍ່ບໍ່ພຽງພໍ, ການປົນເປື້ອນຂອງພື້ນຜິວ pad (oxidation, flux residue, ນໍ້າມັນຜິວຫນັງ), ແລະ worn plating ຈາກວົງຈອນການຫາຄູ່ຫຼາຍເກີນໄປ. ຫນ້ອຍທີ່ພົບເລື້ອຍແຕ່ຄຸ້ມຄ່າໃນການກວດສອບ: ພື້ນທີ່ pad ທີ່ມີຂະໜາດນ້ອຍທີ່ບໍ່ມີຂອບສໍາລັບການປ່ຽນແປງການຈັດຮຽງ, ແລະຄວາມເມື່ອຍລ້າຂອງພາກຮຽນ spring ໃນ pin ຈາກການບີບອັດແບບຍືນຍົງ (ຫຼີກເວັ້ນການອອກແບບບ່ອນທີ່ pin ໄດ້ຖືກບີບອັດຢ່າງເຕັມທີ່ສໍາລັບເວລາດົນນານ).
